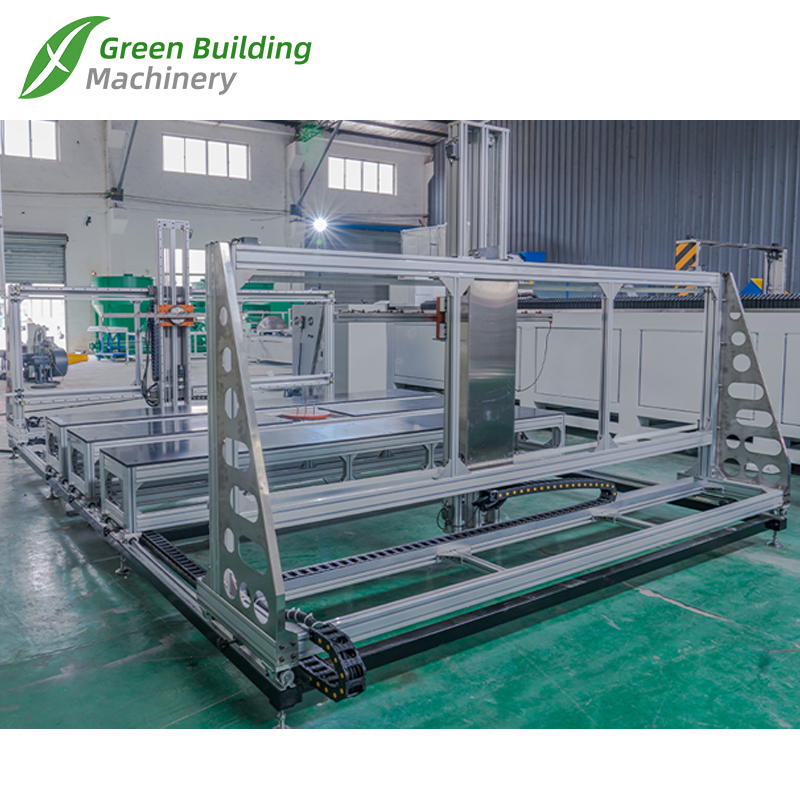

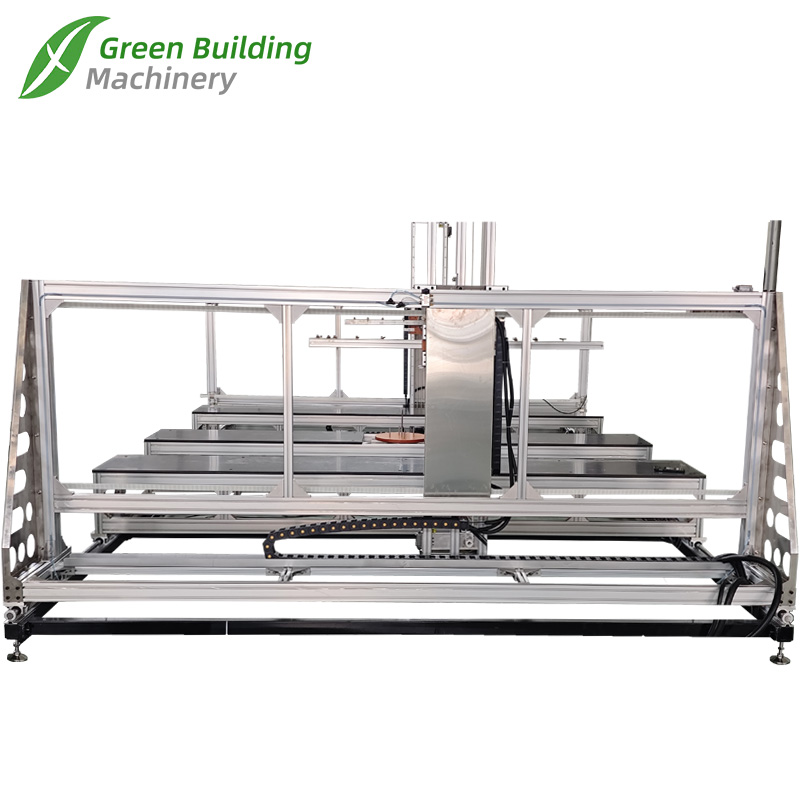

GB-FC4025 5EJES
GREEN BUILDING MACHINERY
Modo de operación independiente: Los cabezales de corte izquierdo y derecho pueden funcionar de manera completamente independiente, lo que permite el corte simultáneo de dos piezas de trabajo idénticas o diferentes, lo que aumenta significativamente la eficiencia de producción.
Modo de operación colaborativa: los dos cabezales de corte también pueden trabajar al unísono para completar una única pieza de trabajo grande, lo que garantiza la coherencia del procesamiento.

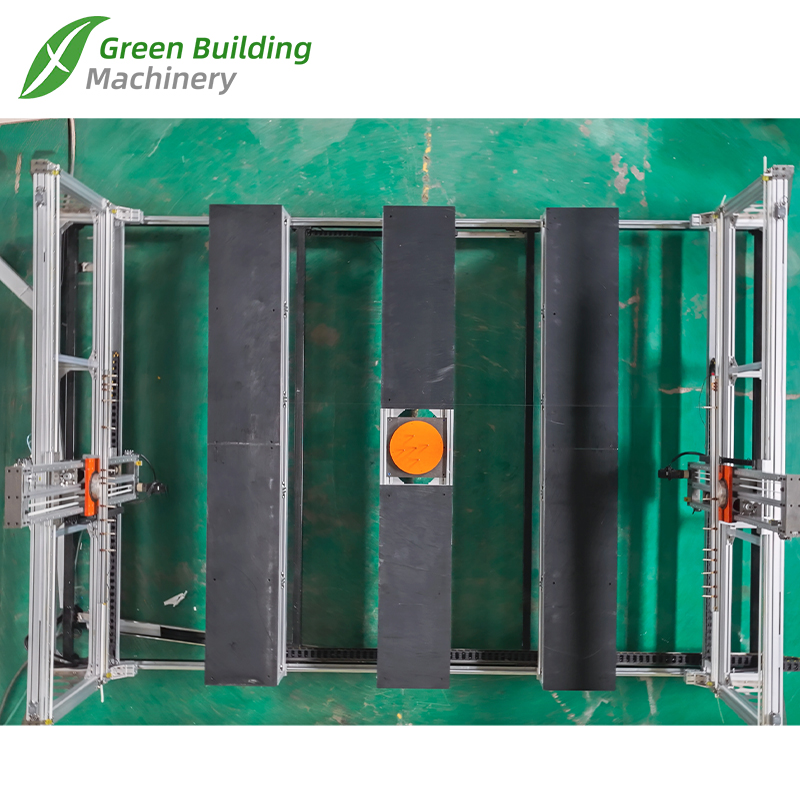

Eje Giratorio Central (Eje A/C o B/C): La máquina está equipada con un eje giratorio de alto rendimiento en su centro. Combinado con la inclinación y el movimiento propios de los cabezales de corte, esto crea un auténtico sistema de cinco ejes. Esto permite que la herramienta se acerque a la pieza de trabajo desde cualquier ángulo, facilitando fácilmente la creación de relieves 3D complejos, letras dimensionales, esculturas artísticas y superficies curvas complejas.

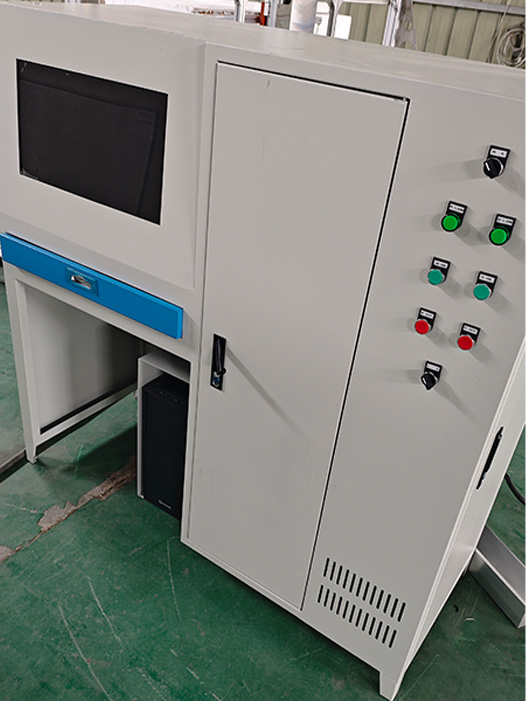

Los cabezales de corte izquierdo y derecho se pueden accionar mediante el sistema CNC para moverse de manera flexible a lo largo de la base, ajustando rápidamente la distancia entre ellos.
Este diseño permite que la máquina se adapte fácilmente a materias primas de espuma de diferentes tamaños. Puede cortar piezas de trabajo de varios anchos sin cambiar componentes, ofreciendo una adaptabilidad de procesamiento y utilización de materiales excepcionales.

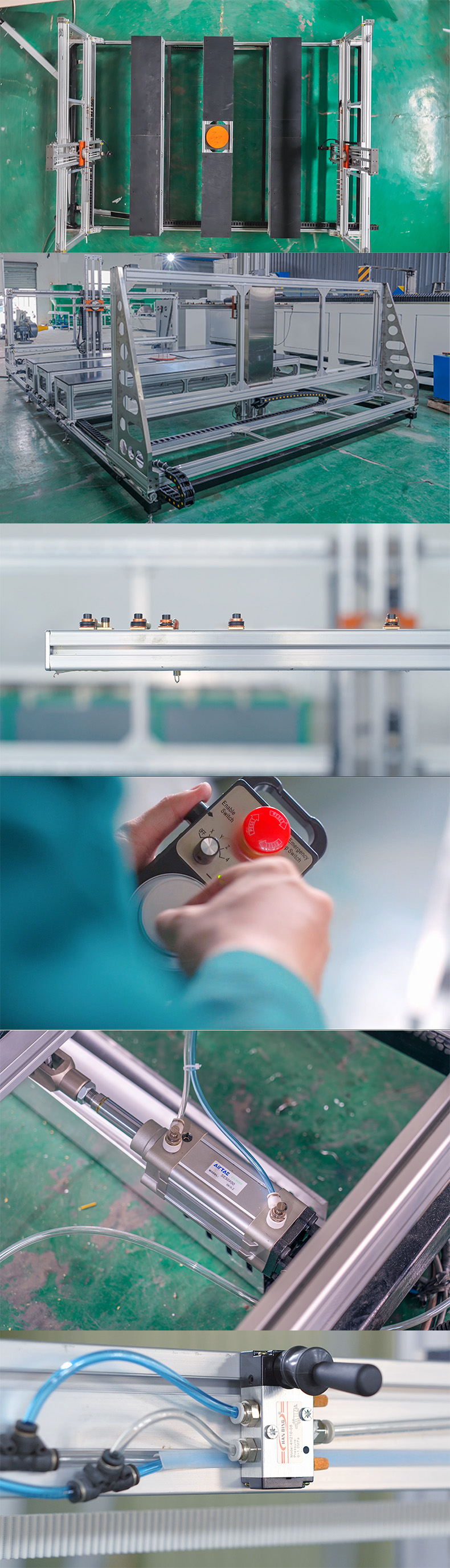

Los cabezales de corte están integrados con cilindros de aire de alto rendimiento para apretar el alambre de corte (normalmente un alambre caliente).
Ventajas clave:
Ajuste rápido: una sola operación garantiza una instalación rápida y de alta tensión del cable.
Control de tensión constante: durante el corte, el cilindro proporciona una tensión constante, compensando la expansión térmica y la contracción del alambre. Esto garantiza cortes rectos y una precisión constante durante todo el proceso, evitando ondulaciones o errores dimensionales.
Vida útil prolongada del cable: la tensión estable ayuda a reducir el riesgo de rotura del cable.
El portacables de la máquina presenta un mecanismo de rotación único que permite un posicionamiento flexible de 90°.
Configuración del cable vertical (modo predeterminado): en este estado, el cable de corte se coloca verticalmente, similar a una sierra de cinta vertical. Esto es ideal para cortar paneles, rebanar o cortar contornos 2D de manera eficiente.
Configuración del cable horizontal (después de una rotación de 90°): al girar el soporte 90 grados, el cable se coloca horizontalmente. Este modo es esencial para el corte de formas 3D. Combinado con el eje giratorio, permite que el alambre realice cortes 'paralelos al contorno' alrededor de la pieza de trabajo, creando superficies 3D suaves y continuas.

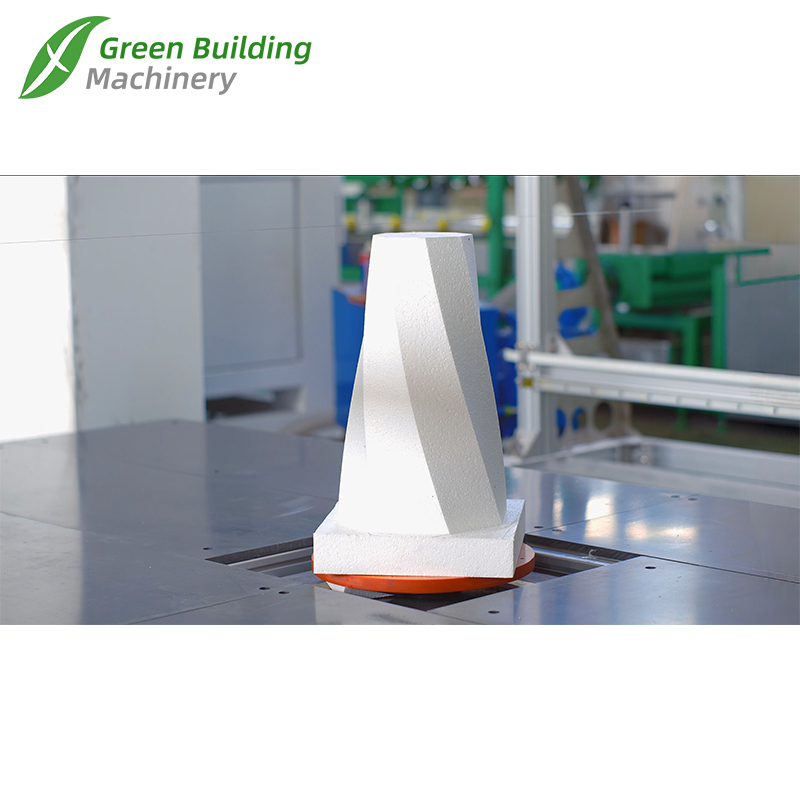

Modelado 3D: utiliza una configuración de alambre horizontal y de cinco ejes para producir decoración arquitectónica, modelos a escala, accesorios de películas, reproducciones de arte y moldes de espuma.
Corte eficiente de paneles: uso de una configuración de alambre vertical para cortar rápidamente grandes bloques de espuma en las formas, espesores o perfiles 2D requeridos, comúnmente utilizados para moldes de embalaje y procesamiento de materiales aislantes.
Producción de gran volumen: aprovechando los cabezales de corte divididos para procesar múltiples piezas de trabajo simultáneamente, ideal para pedidos grandes con especificaciones uniformes.
Manejo de piezas de trabajo de gran tamaño: utiliza ancho ajustable y corte colaborativo para manejar piezas de trabajo de espuma extragrandes.
En resumen, a través de su diseño modular e inteligente, esta máquina logra una combinación perfecta entre funcionalidad y eficiencia, convirtiéndola en una solución ideal para producciones complejas y de gran volumen en la industria de procesamiento de espuma.
| NO. | Descripción | UNIT | GB-FC4025 5EJES | |
| 1 | Max. Tamaño de corte neto | MM | 2500×1500-4000×1300 | |
| 2 | Alambre Material/especificación | MM | Φ0.4 G20NI80 | |
| 3 | Alambre caliente máximo | pectoral | 12 | |
| 4 | Capacidad total | KW | 1 | |
| 5 | Rango de velocidad de corte | m/min | 0.3 ~ 0.8m/min | |
| 6 | Regulador de voltaje | Fuerza | Kva | 20 |
| Voltaje | V | 0~220 (ajustable), monofásico | ||
| 7 | Tamaño general | mm | 3340x6000x2110 | |
| 8 | Peso bruto | Kg | 1000 | |
